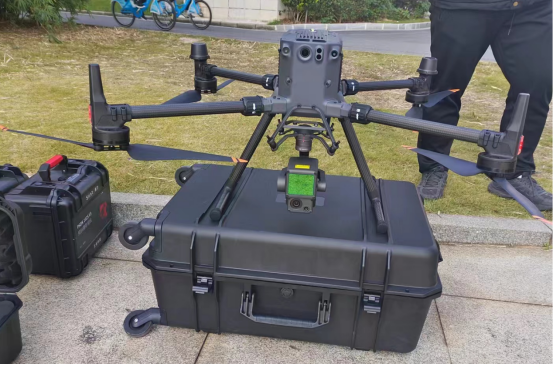

仪器名称及共享服务:智能航测倾斜系统

型号:大疆/MATRICE 350 RTK

主要技术指标:

飞行器参数:

1.最大起飞重量:9kg

2.最大额外负载:2.6kg

3.GPS 定位悬停精度绝对值:垂直≤0.5 m,水平≤1.5 m

4.视觉定位悬停精度绝对值:垂直≤0.1 m,水平≤0.3 m

5.GNSS 系统:支持 GPSGLONASSBEIDOUGALILEO 四种导航系统

6.RTK:飞行器具备 RTK 定位和定向能力,RTK 模式悬停精度:"RTK 模式下飞行器悬停精度满足:垂直≤±0.1 m;水平≤±0.2 m"

7.最大倾斜下降速度:7 m/s

8.最大水平飞行速度:20 m/s

9.高原桨:支持配置高原静音桨叶飞行

10.最大飞行海拔高度:7000m

11.最大可承受风速:7 级风

12.最大飞行时间(空载):55 分钟

13.最大信号有效距离(无干扰、无遮挡)≥不小于 15 kmFCC)

14.工作环境温度:-20°C 50°C

15.FPV 摄像头:飞行器配置 FPV 摄像头,画面分辨率不低于 720p

16.多云台、多成像模式:多云台相机拍照、录像;下置双云台,上置云台,下置单云台

17.无人机防护等级:飞行器具备 IP45 防护等级

18.夜航灯:具备夜航灯,并可通过 App 控制夜航灯开关,提升夜间飞行的安全性

19.图传分辨率:支持 1080p 高清图传

20.电池热替换:飞行器支持电池热替换,更换电池过程中飞行器无需重启

21.航点飞行:在地图上打点,然后对航点动作和航线高度、速度等参数进行编辑,能够实现自动飞行;航点类型支持:1.曲线飞行,飞行器过点不停;2.曲线飞行,飞行器到点停;3.直线飞行,飞行器到点停;4.协调转弯,不过点,提前转

22.精准复拍:"支持通过遥控器 APP 实现精准复拍。

23:视觉系统:飞行器的前、后、上、下、左、右均具备双目视觉系统。探测到附近障碍物时,飞行器能通过地面站软件发出警示信息;距离障碍物距离较近时,飞行器能主动刹停。

24.双信号控制传输:支持2.4GHz5.8GHz双频通信,当其中一个信道阻塞时,飞行器应能切换到另一个信道通信

25.遥控器及内外置电池:遥控器 1 个,含外置智能电池 1 块,内置 18650 锂离子电池不低于(5000 mAh@7.2 V),续航时间>4 小时

26.智能电池箱;电池箱具备 LED 信号灯和蜂鸣器提示音,用于指示电池状态和报警提示;充电速度<1.2 小时。

27.配置清单:含飞行器1架,带屏遥控器1个,智能充电箱1个,智能飞行电池2块

云台相机参数:

1.工作温度区间不小于-20°C50°C

2.存储温度区间不小于-20°C60°C

3.云台角度抖动量≤±0.01°

4.支持云台自动校准

5.支持云台微调

6.支持一键日志导出至SD

7.最大支持128GB容量,传输速度达到UHS-I Speed Grade 3评级的Micro SD

8.支持选择各镜头模块的图像类型单独储存或多选储存

9.录像过程中若异常断电,可自动保存已录制的视频

10.防护等级不低于IP44

智能功能

1.混合光学变焦≥23

2.支持一键各镜头模块同时拍照或录像

3.可快速将兴趣点移动到画面中心位置

4.支持快速拍摄大面积的兴趣目标的高清图像


6.支持手动创建文件夹存储照片及视频,并可自定义文件夹名

7.支持同时显示可见光和红外画面

8.支持自定义水印功能

9.照片属性信息包含高度、经纬度、相对高度、云台三轴角度、飞机三轴角度、RTK标志、激光测距信息

变焦相机

1.有效像素≥2000

2.等效焦距段覆盖范围包含30mm-550mm

3.最大变焦倍数≥200

4.镜头DFOV包含66°-4°

5.对焦模式支持MF/AF-C/AF-S

6.照片尺寸≥5184 x 3888

7.视频分辨率≥3840x2160@30fps

广角相机

1.有效像素≥1200

2.镜头DFOV80°

3.照片尺寸≥4056 x 3040

4.视频分辨率≥1920x1080@30fps

激光测距仪

1.测量范围>1km

2.测量精度1公里内偏差<2m

红外相机

1.支持点测温、区域测温

2.支持8倍数字变焦

3.分辨率≥640*512

4.视频帧率≥30HZ

5.支持拍摄带有红外信息的照片,用软件进行后处理测温

6.具备调色板功能

7.灵敏度≤50 mK @ f/1.0

8.支持高温警报功能

9.支持定时拍照功能

10.支持等温线功能

11.具备红外传感器灼伤保护功能

12.支持高低增益模式

1.系统组成:负载同时具备激光雷达和可见光传感器,能够获取真彩色点云数据

2.重量:负载重量≤1kg

3.快拆:负载具备快拆结构,可在30s内完成拆卸/安装

4.工作温度:工作温度区间覆盖-20°C50°C

5.防护等级:具备不低于IP54的防护等级

6.增稳云台:具备三轴增稳云台,角度抖动量≤±0.01°

7.云台转动范围:云台可控转动范围应达到俯仰:-120°至+30°;平移:±320°

8.原始数据存储:支持照片、IMU、点云数据存储,且所有数据(包括激光雷达文件、惯导文件、照片文件、RTK文件等)统一存储于一张SD卡中,支持按任务自定义文件命名

激光雷达

1.激光雷达量程:激光雷达的最大探测距离不低于400m

2.回波数:至少支持3回波

3.点云数据率:单回波点云数据率不低于240000pts/s

4.实时点云显示:支持在地面站上实时显示采集到的点云数据,且可选择按照真彩色、反射率和高度上色的不同方式进行点云着色

5.扫描模式:支持非重复性扫描模式

6.扫描方式:雷达采用框幅式扫描方式,FOV70°

可见光相机

1.相机尺寸:可见光相机具备≥1英寸CMOS传感器

2.有效像素:可见光相机具备不低于2000万有效像素

航线规划相关

1.IMU自动校准:支持自动8字或加减速校准

2.支持多种RTK:支持千寻RTK、省CORS网等多种网络RTK模块

3.惯导静置预热:起飞前惯导预热静置时间不高于5分钟,飞行结束后无需再预热

4.仿地飞行:支持仿地飞行

5.单相机作业:支持激光可见光融合负载中可见光相机单独作业

数据处理

1.支持PPK处理:已有基站数据情况下,支持PPK后差分处理

2.输出文件:支持输出las点云,支持输出真彩色点云文件

3.处理效率:单架次激光雷达文件,数据处理时间优于半小时

4.数据降采样:支持不同点云密度的成果输出,可对原始数据进行降采样

5.点云轨迹:支持输出点云轨迹文件

相机参数

1.镜头焦距倾斜 35mm,正射 25mm

2.有效像素总像素 不低于1.25 亿,单相机像素 不低于2516万;

3.传感器尺寸APS-C画幅 (23.1mm x 15.4mm)

4.曝光间隔≥0.5s

5.镜头角度环绕对称布局,45 °倾斜角度安装;

6.像元尺寸不低于3.76μm

7.存储容量≥1280 GB

8.云台稳定系统3轴(俯仰,横滚,平移),可转动范围俯仰:-120°至+45°;横滚:-45°至+45°;平移:±160°;

9.相机角度三轴稳定云台,能有效补偿飞机飞行中的倾斜角度,保证相机镜头垂直向下;

10.工作温度-20~65℃;

11.实时偏移计算在飞行时作业时支持实时位置偏移计算,通过实时位置偏移计算获取五位精准POS和位置姿态信息

12.相机屏显外置全彩显示屏,可显示相机温度、拍照信号数量,单个相机拍照数量,RTK 状态、ID 等、快门寿命、存储容量、ISO信息、快门速度、色彩模式、白平衡等信息;

13.参数调整"支持调整ISO,白平衡,色彩模式,快门速度;

14.工作模式飞控触发/等距拍照/等时拍照/蓝牙小程序拍照;

15.实时图传相机可以实现下视角 HDMI 实时图传,从地面站上显示相机画面,采用动态码流技术,保证图传的稳定性和清晰度;

16.智能温控环绕式散热布局,根据环境温度主动散热;

17.一键修复重置支持;

18.相机固件升级相机固件在线自动升级,优化用户体验;

19.机身材质一体成型 CNC 航空铝材;

20.运输包装具有专业的航空运输箱;

21.数据存储独立数据储存模块,实时存储五个视角照片,POS信息实时写入照片属性,同时存储五位精准POS信息;

22.数据读取方式一个数据线统一读取五个相机数据和GPS盘内POS信息;

23.POS数据五个镜头独立五份精准 POS,支持POS信息备份,拷贝POS数据时无需单独供电;

24.数据传输1 USB3.0 Type-C 接口统一传输数据;

25.数据预处理软件自主研发相机数据整理软件,可实现数据分架次,重命名,照片写入 POS ,生产飞行范围 KMLKML筛选一键生成工程文件等功能;

26.参数调整软件自主研发相机参数调整小程序,可实时显示可以显示相机温度、拍照信号数量,单个相机拍照数量,RTK 状态、ID 等、快门寿命、存储容量、ISO信息、快门速度、色彩模式、白平衡等信息;支持调整ISO,白平衡,色彩模式,快门速度;使用等时拍照,等距拍照功能控制相机拍照;支持进行航线参数计算;

27.二维码支持显示相机生产日期,使用单位,相机参数,技术资料等信息,支持显示售后联系方式,在线进行售后维修申请,意见反馈;

28.适配所投机型, 无需对无人机进行任何改装;可适配其他厂家无人机;

29.贴近摄影测量相机最高可拍摄2mm分辨率的照片,配合三轴云台可完成贴近摄影测量数据采集;

30.正射航测相机支持单正射镜头独立工作,采集正射照片数据;

31.外壳工艺外壳紫外光固化工艺,防止相机外壳老化,提升表面硬度防刮伤;

32.数据拷贝速度≥300M/S

主要功能:

航测数据采集及处理,了解航测地貌,进行合理的飞行架次划分,优化航拍方案,提升作业效率。基于详尽的航测数据,进行影像预处理、区域联合平差、多视影响匹配等操作,批量建立高质量、高精度的三维GIS模型。

服务内容:

矿山测绘,航道测绘,城市管理,地质勘查,环境监测。
