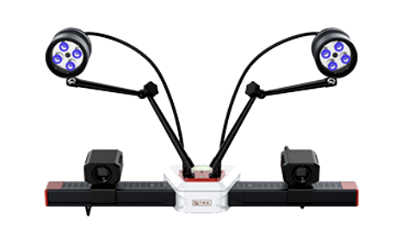

仪器名称及共享服务：空间多维度测量系统

型号：千眼狼/RDIC-3D

主要技术指标

"1）功能：系统支持测量试件的全场三维坐标（x，y，z 坐标）；三维位移（DxDy,DZ，合位移等），格朗日应变 EXX，拉格朗日应变EYY，拉格朗日应变EXY，格朗日第一主应变E，拉格朗日第二主应变E2，工程应变EXX，工程应变EYY，工程应变EXY，对数应变EXX，对数应变EYY，对数应变EXY，欧拉应变EXX，欧拉应变EYY，欧拉应变EXY，米塞斯应变，屈雷斯应变：支持基于Mark 点的测量，软件提供跟踪点FFT频谱分析功能，测量振动频谱；支持虚拟引伸计功能:数据导出支持EXCEL、CSV、AVI 等格式，可将测量过程二维图像或者三维结果制作成视频并输出保存。 2）参数：贰维测量，贰维应变测量精度：≤10微应变 ，3维应变测量精度：≤20微应变，应变测量范围：0.005%-2000%。位移测量精度：≤0.01像素；应变系统测量幅面：5mm-5m,可以根据需求定制测量幅面，单测头测量幅面最大10米；相机主机2只：相机分辨率：4096*3000，最高帧率不低于23fps，镜头2组4只，规格：50m，25mm；测量结果：全场三维坐标、应变、位移、速度、加速度。 5、理的图片张数大于1T。

主要功能

空间多维度测量

服务内容

全场三维形变、位移、应变测量
