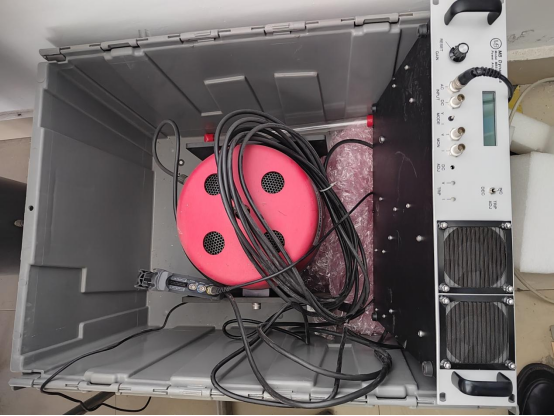

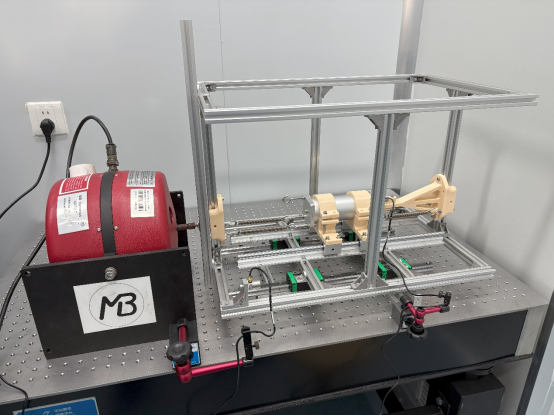

仪器名称及共享服务：高频激振器加载系统及辅助装置

型号：MODAL110

主要技术指标

最大激励力500N，行程38mm，最大加速度50g，带宽DC-5kHz

主要功能

模态激振器是一种用于结构动力学测试的关键设备，其主要功能是通过可控的激励力激发被测结构的振动响应，从而分析结构的动态特性。其主要功能和应用如下：

1.结构动态激励

可控振动输入：通过施加特定频率、幅值和波形的激励力（如正弦扫频、随机振动、冲击激励等），模拟结构在实际工况中可能受到的动态载荷。

宽频带覆盖：支持从低频到高频的激励范围，适应不同结构的动态特性测试需求。

2.模态参数识别

固有频率测定：激发结构的共振，确定其固有频率。

振型分析：通过多点激励或测量，获取结构在特定频率下的振动形态（振型）。

阻尼比计算：通过振动衰减数据或频响函数，评估结构的能量耗散特性（阻尼比）。

3.频响函数（FRF）测量

通过同时测量激励力（输入）和结构响应（输出），计算频响函数，为模态分析提供核心数据。

4.结构动态特性验证

模型修正：通过实验数据验证或修正有限元模型（FEM）的准确性。

故障诊断：检测结构的异常振动模式，识别损伤或设计缺陷。

5.应用领域

航空航天：测试飞机机身、机翼、发动机等部件的振动特性。

汽车工程：分析车身、底盘、零部件的动态响应。

机械制造：评估机床、旋转机械、桥梁等结构的动态稳定性。

电子产品：测试电子设备在振动环境下的可靠性。

6.配套系统协同

与传感器（加速度计、力传感器）、数据采集系统及模态分析软件配合，完成完整的模态测试流程。

服务内容

固有频率测定

动响应分析
