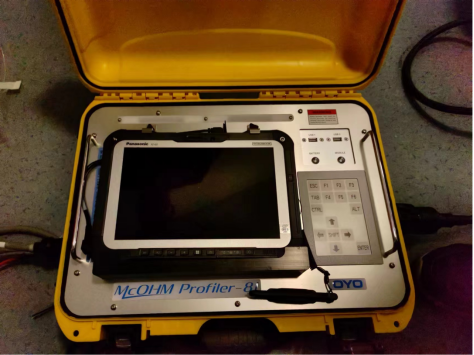

仪器名称及共享服务:数字化高密度电阻率剖面成像系统

型号:OYO / McOHM Profiler-8i

主要技术指标

1供电方式 :恒流,交变直流(-)

1.12输出电压 :最大400V800V峰峰值);

1.13输出电流 :1, 2, 5, 10, 20, 50, 100, 200, 400, 700, 1000mA400, 700, 1000mA, 可选功率放大器配件);

1.14供电周期:0.5, 1, 2, 4, 8 seconds

1.15接收部分

1.16道数 ;8道同步测量;

1.17输入阻抗:10MΩ;

1.18测量范围 :±24V

1.19 A/D转换 :24 bits

1.20 SP 补偿:每道通过DAC自动补偿(范围±10V);


1.22电极转换系统;

1.23电极连接数 :64个电极(额外增加4个备用电极,本项目一共配备68个电极)

1.24电极连接 :可配置任意电极至C1C2P1P2

1.25电极接头 :1极端子x 32,16针接头 x 2

1.26供电电压 :DC12V

1.27通讯方法:兼容RS485, 多点通讯;

1.28波特率 :9600

1.29扩展箱 ID. :开关设置;

1.30功耗电流 :0.5A

1.31工作环境:-1045℃;

2.系统控制

2.1人机交互界面,加入IoT物联网兼容模块技术,可配合云系统使用云分析服务。主机内置平板电脑,平板电脑预装采集软件,可通过控制程序进行全自动测量,可通过内部时钟进行自动定时测量,高效的偶极排列衰减曲线绘图功能,在现场可控制数据质量;

2.12在控制平板电脑的内部硬盘中存储测量数据。

2.13  CPU Intel Core i5 2.4GHz,操作系统:Windows10 Professional 64bit

2.14 内存:4GB

2.15 显示屏:Touch panel, color LCD 10.1 inches, 1920×1200 pixels

2.16数据存储:2.5SSD 128GB

接口:支持USB3.0

2.17电源电压:DC10.513.5V (标准 DC12V

2.18功耗电流:1.5A或更少 (待机状态)

2.19除平板充电电流外13A(供电期间200mA);

2.20工作环境:-1050 ℃(非冷凝);

3.数据处理反演软件

根据视电阻率数据建立地下二维模型.

3.1常规电极阵列如Wenner(温纳)、Wenner-Schlumberger(温纳-施伦贝谢)、 dipole-dipole(偶极)、pole-dipole(三极), pole-pole(二极)、 multiple-gradient(多梯度),非常规电极阵列如offset pole-dipole array(偏移三极)均支持。

3.2计算用于估算模型可靠性的模型分辨率。

3.3支持64Windows XP/Vista/7/8/10

3.4配套特定地质剖面成像与解译软件模块,输入实测控制点个数和高程坐标值,对剖面高程校正之后,可应用“联合成像”提高精度。界面分层具有“相位追踪、手动调整、单点校正”等功能。软件有信号分析、频谱分析等模块。可结合多种不同的模型,包括莫尔-库仑、霍克-布朗、各向异性准则、非线弹性双曲线模型以及Skempton A & B 参数等进行对应网格推测分析。

3.5多种反演技术适用于不同的地质背景和测量配置。

主要功能

用于地下水勘察、环境、水体、覆盖层、滑坡体、污染渗漏监测,矿产资源勘查等。

服务内容

水利勘测、水文分析、山体滑坡、地质调研、地球物理探测、矿产资源勘查等应用领域。
